КОМПЛЕКЦИОНЫ КОБЛЕКЦИЙ; SMLS; EUE & NEW КОМПЛЕКЦИОНЫ; OILFIELDDUSE; КОМПЛЕКЦИОННЫЕ СТОКОВЫЕ; Стандарт API 5CT
Наименование продукта: КОПЛЕКТЫ КОПЛЕКТОВ; SMLS; EUE & NUE КОПЛЕКТЫ; НЕФТИВНЫЕ УСЛУЖЕНИЯ; СТОКОВНЫЙ МАТЕРИАЛ КОПЛЕКТА
Стандарты: API SPEC 5CT, API SEPC 5B, API-7
Материал/сорт стали: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S и т.д.
Спецификации: OD-127mm-356.12mm (4-1/2"-13-3/8")
Тип пряди: BTC/STC/LTC
Сцепление корпуса является соединительной частью корпуса для передачи нагрузки на окружающую среду, а также является слабым звеном, подверженным авариям с отказом.
Известно, что целостность скважины в жизненном цикле ограничена не только прочностью нитей, соединенных с корпусом, но и герметичностью нитей сцепления (Хан и Ван,1999 г.)Следовательно, очень важно изучить герметичность уплотнения корпуса под неравномерной нагрузкой.

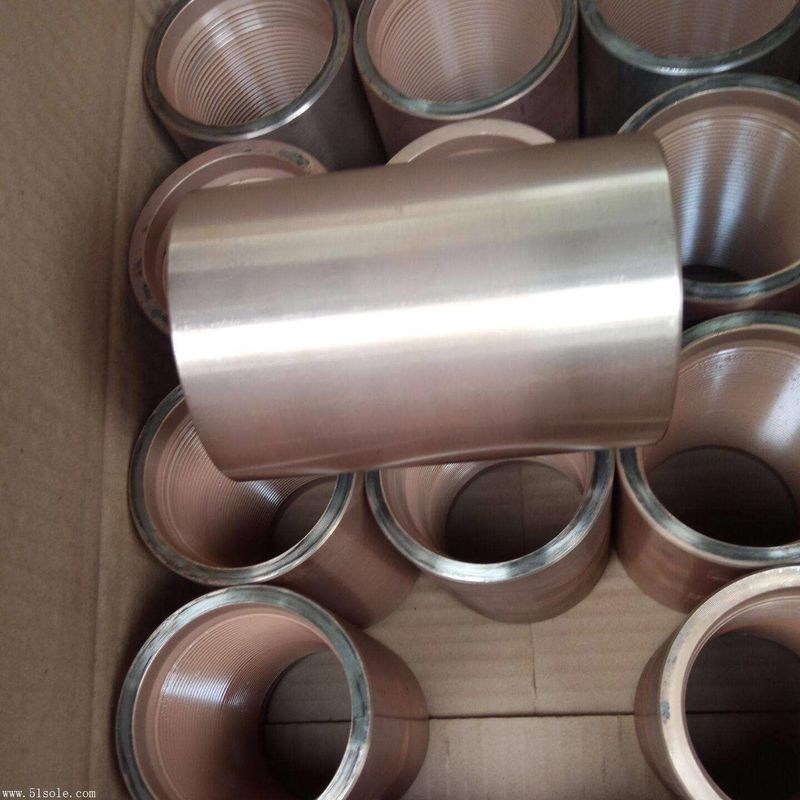

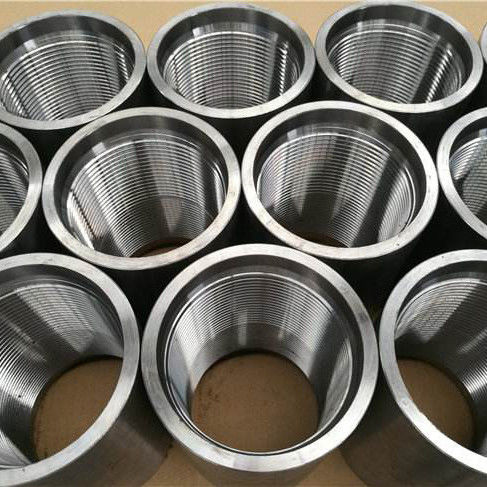

КОПЛЕНИЕ КАСИНГ:Короткая длина трубы, используемая для соединения двух соединенийкорпус. Сцепление корпуса имеет внутренние нитки (женскиеформа нитиДлинные соединения оболочки прокручиваются в противоположные концы сцепления оболочки.
Список размеров сцепления STC/LTC
| Размер (в) | трубы OD мм | сцепление OD W mm | Минимальная длина NL мм | Диаметр отверстия Q мм | глубина отверстия q мм | ширина поверхности подшипника b мм | Сплошное противостояние A. | Расстояние от конца трубы до центра сцепления после затягивания J мм | число нитей на каждый дюйм | масса KG короткая сцепка | масса KG длинная сцепка |
| 4-1/2" | 114.3 | 127 | 158.75 (короткий) /177.8 (длинный) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 (короткий) /196.85 (длинный) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 (короткий) /203.2 (длинный) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (короткий) /228.6 (длинный) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (короткий) /266.7 (длинный) | 248.44 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 1/2 | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 1/2 | 12.7 | 8 | 25.66 | - |
| 16 дюймов | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 1/2 | 12.7 | 8 | 54.01 | - |
| 20 футов. | 508 | 533.4 | 228.6 (короткий) /292.1 (длинный) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

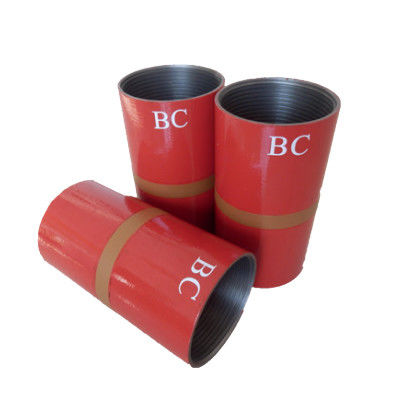

Перечень размеров соединения BTC
| Размер (в) | трубы OD мм | сцепление OD W mm | Минимальная длина NL мм | Диаметр отверстия Q мм | ширина поверхности подшипника b мм | Сплошное противостояние A. | Расстояние от конца трубы до центра сцепления после затягивания J мм | число нитей на каждый дюйм | масса в кг |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | Половина. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16 дюймов | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8. | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8. | 12.7 | 5 | 62.68 |
| 20 футов. | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8. | 12.7 | 5 | 50.1 |
